| 产品特性：厂 家生产 | 加工定制：是 | 品牌：东风 |
| 类型：绿化洒水车 | 型号：康明斯发动机 | 底盘型号：1 |
| 整车外型尺寸：1mm | 罐体容积：1m3 | 发动机型号：1 |
| 排量：1ml | 洒水宽度：1m | 吸水深度：1m |
| 射程：1m | 百公里油耗：1L | 额定功率：1kw |
| 额定载质量：1kg | 整备质量：1kg | 水泵流量：1 |
| 水泵压力：1mpa | 轴距：1mm | 最高车速：1km/h |
| 最小离地间隙：1mm | 作业速度：1km/h |

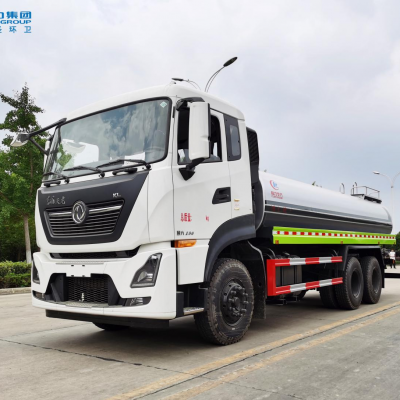

一、底盘配置（DFH1250D4）
整车尺寸：10060*2550*3200mm，康明斯290马力国六发动机，9档变速箱，4350+1350轴距，295真空胎，电动玻璃，原厂空调。
二、上装配置
罐体尺寸：6900*2300*1320mm，天亿50-100水泵，嘉善取力器，罐体采用武钢优质板材制作的常规方圆罐，厚度5mm，内部防腐处理，全车大通径球阀，主管道89#，标配前冲，后洒，侧喷，车身侧方配有消防球阀，罐体后带绿化工作平台，一次性冲孔平台，公交护栏，平台上安装有洒水高炮，射程40米左右，加装高位花洒，尾部加装箭头灯，前冲后洒配备四个气动球阀，尾部右侧下方自流口。
上装规格 | 6900*2300*1320mm | |
上装配置及参数 | 水管有效容积（m?） | 18 |
水枪射程（m） | 35 | |
冲洗宽度（m） | ≥20 | |
洒水宽度（m） | ≥12 | |
罐体 | 罐体材质、厚度 | Q235B碳钢、5mm |
封头材质、厚度 | Q235B碳钢、5mm | |
防波板厚度/个数 | 3mm/2 | |
检修人孔 | Q235B碳钢，1个 | |
水泵 | 型号 | 天亿50/100 |
流量 | 50 | |
扬程（m） | 100 | |
自吸高度（m） | 6.5 | |
水路系统 | 管路 | 镀锌钢管、油漆 |
前冲 | 铝合金、圆锥喷嘴，2个 | |
后洒 | 铝合金，2个 | |
高炮 | 铝合金，1个 | |
侧喷 | 铝合金、莲蓬喷头，2个 | |
球阀 | 合金钢、手动球阀 | |
加水口 | 中式内扣式消防栓接口、铝合金 | |
取力器，传动轴 | 与变速箱、水泵匹配 | |
工作平台 | Q195碳钢、冲孔、1.5mm | |
管箱 | 2个，PVC管；罐体左右两侧各一；长度与罐体等长，横截面为圆形 |
三、配置选装
配置说明 | 标配 | 高配 |
罐体材料 | Q235碳钢 | Q235碳钢 |
管道 | 无缝镀锌管道 | 无缝镀锌管道 |
管道阀门开关 | 手动开关阀门 | 新式气控阀门，驾驶室操作作业 |
水泵 | 天亿泵业 | 杭州威龙 |
接头垫片及法兰 | 橡胶垫片 | 聚四氟高分子材质垫片及法兰片（厚度1.6mm） |
低水位报警 | 无 | 有 |
管道压力表 | 无 | 有 |
管道滤网 | 铁过滤器 | 不锈钢过滤网 |
罐体内部防腐防锈处理 | 无 | 加厚水性双组合环氧树脂涂层 |
水位计 | 有 | 有 |
高压水炮 | 普通铝合金 | 国内***（三江桥南等） |
三通过滤器、四位三通球阀、方形球阀、后洒、三弯前冲、万向球鸭嘴（全套） | 普通铝合金 | 国内***（三江桥南等） |
选装：LED箭头灯、驾驶室前端自动水炮、不锈钢水炮、罐体可选304/316/316L等不锈钢材质。 |
四、公告参数
【整车技术参数】 | |||
产品商标 | 程力威牌 | 公告批次 | 324 |
产品名称 | 绿化喷洒车 | 产品型号 | CLW5252GPSD6 |
总质量(Kg) | 25000 | 罐体容积(m3) | 14.49 |
额定载质量(Kg) | 13805,13870 | 外形尺寸(mm) | 10060×2550×3200 |
整备质量(Kg) | 11000 | 货厢尺寸(mm) | ×× |
额定载客(人) |
| 准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) | 2,3 | 鞍座载质量(Kg) |
|
接近角/离去角(°) | 20/10 | 前悬/后悬(mm) | 1480/2880,1500/2860 |
轴荷(Kg) | 7000/18000(二轴组) | 车速(Km/h) | 89 |
备注 | 1、该车仅选用4350+1350mm轴距;2、罐体有效容积:14.49立方米,当选装普通后平台时罐体尺寸(长×长轴×短轴)为(mm):6900×2300×1320,当选装喷雾机组后平台时罐体尺寸(长×长轴×短轴)为(mm):6300×2300×1450;3、侧防护及后下部防护装置均采用Q235B材质,均采用螺栓连接,后下部防护尺寸:150×50(mm),离地面高度480mm;4、ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车控制系统(中国)有限公司;5、该车可选装:A,后部带弧形喷雾和LED箭头指示灯;B,后部带LED箭头指示灯;C,后部带弧形喷雾装置; D,可选装新款外观带雾炮平台;6、专用装置:罐体,主要用于路面洒水及园林绿化;7、随底盘选装驾驶室。 | ||
【底盘技术参数】 | |||
底盘型号 | DFH1250D4 | 底盘名称 | 载货汽车底盘 |
商标名称 | 东风牌 | 生产企业 | 东风商用车有限公司 |
轴数 | 3 | 轮胎数 | 10 |
轴距 (mm) | 4350+1350,5350+1350,5700+1350,4600+1350 | ||
轮胎规格 | 295/80R22.5 18PR,11.00R20 18PR | ||
钢板弹簧片数 | 3/10,3/4,9/10 | 前轮距(mm) | 2010,2040,2070 |
燃料种类 | 柴油 | 后轮距(mm) | 1860/1860,1880/1880 |
排放依据标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
D6.7NS6B290 DDi75E350-60 DDi75E300-60 | 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 | 6700 7500 7500 | 213 257 220 |
